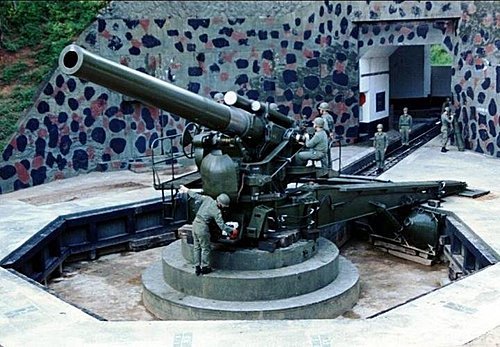

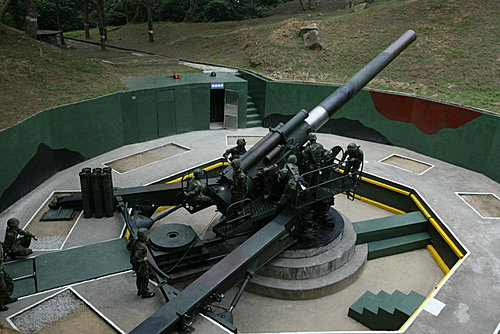

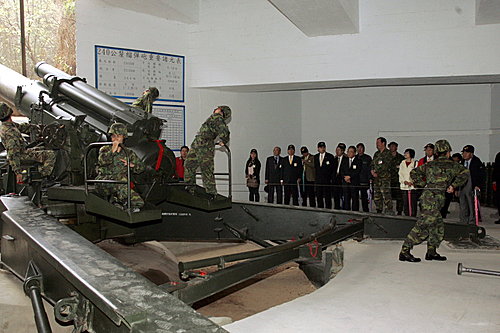

M1式240公厘榴彈砲：以下圖片出自軍聞社
國軍M1型240公厘榴炮，是於1960年代由美國提供，部署於金門外島地區，射程約 23000碼(21000公尺)，編制人員16人，砲身全重約27000公斤，砲彈重 163公斤多，威力不言而喻，是國軍目前口徑最大火砲。
1.本砲為野戰重型火砲，彈道較彎曲，射程遠，可兼用作海岸防禦之武器。
2.使用液氣拉力式之平衡機，高低機構設有剎車離合器。
3.砲身係由砲管、砲尾環與砲閂組合。為單發裝填，空氣冷卻，使用分裝式彈藥，空氣冷 卻，使用分裝式彈藥。發火機係屬擊錘式，拉動拉火索即行擊發。
4.本砲重五萬餘磅(不含載運車)，變換陣地時，必須分成兩部份，砲身置於M2Al式 載運車，砲架置於M3A1式載運車上。
5.砲架為單軸開架式，包括搖架、上架、下架、射擊台、大架、高低機、方向機、平衡機 與砲輪。
2.使用液氣拉力式之平衡機，高低機構設有剎車離合器。
3.砲身係由砲管、砲尾環與砲閂組合。為單發裝填，空氣冷卻，使用分裝式彈藥，空氣冷 卻，使用分裝式彈藥。發火機係屬擊錘式，拉動拉火索即行擊發。
4.本砲重五萬餘磅(不含載運車)，變換陣地時，必須分成兩部份，砲身置於M2Al式 載運車，砲架置於M3A1式載運車上。
5.砲架為單軸開架式，包括搖架、上架、下架、射擊台、大架、高低機、方向機、平衡機 與砲輪。
美軍在二戰至韓戰期間, 曾經正式服役於陸軍野戰部隊並參與實戰的重砲型式中, 口徑最大的是M1 240mm榴彈砲, 與其並肩作戰的則是重量最重的M1 8吋加農砲.
口徑: 240mm │ 203mm(8吋)
長度: 8.4m │ 10.15m
倍徑: 35(推算) │ 50
M1身管重: 11458kg │ 14419kg
M1牽引砲架重: 17041kg │ 17041kg
M1牽引砲總重: 28499kg或29400kg │ 31460kg或31500kg(不同資料來源)
T92自走砲總重: 63.5t或127000lb(不同來源)
T93自走砲總重: 66.3t
彈重(HE榴彈): 163.3kg或175kg │ 108.86kg或109.1kg(不同來源)
發射藥(全裝): 36kg│ 49kg
初速(HE榴彈): 701m/s │ 866m/s
射程(HE榴彈): 23056m或22900m │ 32570m或31800m或32015m(不同來源)
爆炸威力: 左右100m前後25m │ 左右80m前後20m(入射角 45度)
最大射速: 2分1發 │ 2分1發
持續射速: 4分1發 │ 4分1發
牽引砲射界: 左右各22.5度 │ 左右各15度
牽引砲班: 14人 │ 14人
自走砲班: 8人 │ 8人
口徑: 240mm │ 203mm(8吋)
長度: 8.4m │ 10.15m
倍徑: 35(推算) │ 50
M1身管重: 11458kg │ 14419kg
M1牽引砲架重: 17041kg │ 17041kg
M1牽引砲總重: 28499kg或29400kg │ 31460kg或31500kg(不同資料來源)
T92自走砲總重: 63.5t或127000lb(不同來源)
T93自走砲總重: 66.3t
彈重(HE榴彈): 163.3kg或175kg │ 108.86kg或109.1kg(不同來源)
發射藥(全裝): 36kg│ 49kg
初速(HE榴彈): 701m/s │ 866m/s
射程(HE榴彈): 23056m或22900m │ 32570m或31800m或32015m(不同來源)
爆炸威力: 左右100m前後25m │ 左右80m前後20m(入射角 45度)
最大射速: 2分1發 │ 2分1發
持續射速: 4分1發 │ 4分1發
牽引砲射界: 左右各22.5度 │ 左右各15度
牽引砲班: 14人 │ 14人
自走砲班: 8人 │ 8人
金門國軍240榴砲砲操及實彈射擊
